Luminaire LED destiné à l’éclairage des voies routières, rues et parkings.
Lanterne en aluminium injecté Thermolaquage RAL 7042 et 7043 en standard pour la partie basse Thermolaquage RAL au choix en option IP66 IK10 ULOR < 1% Bénéficie de la technologie Fixation latérale ou en Top Parafoudre de série T° couleur 2200 k, 2700 k, 3000 k et 4000 k (autres températures de couleur sur demande) Verre plan Securit Répond à la norme NF EN 13201 Répond au Certificat d’Economie d’Energie
Le design de la lanterne Owni a été imaginé pour s’intégrer naturellement à tous les environnements et à toutes les situations urbaines.

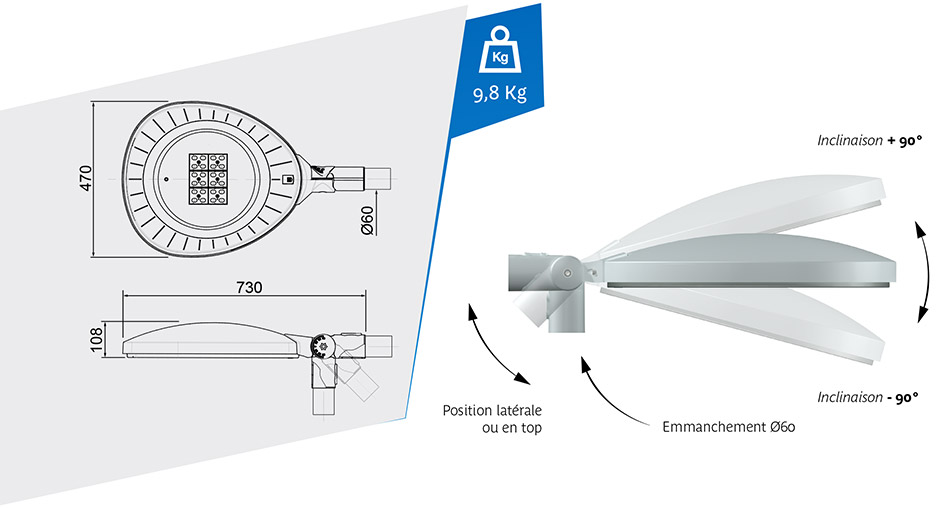

Dimensions et fixation de la lanterne Owni .

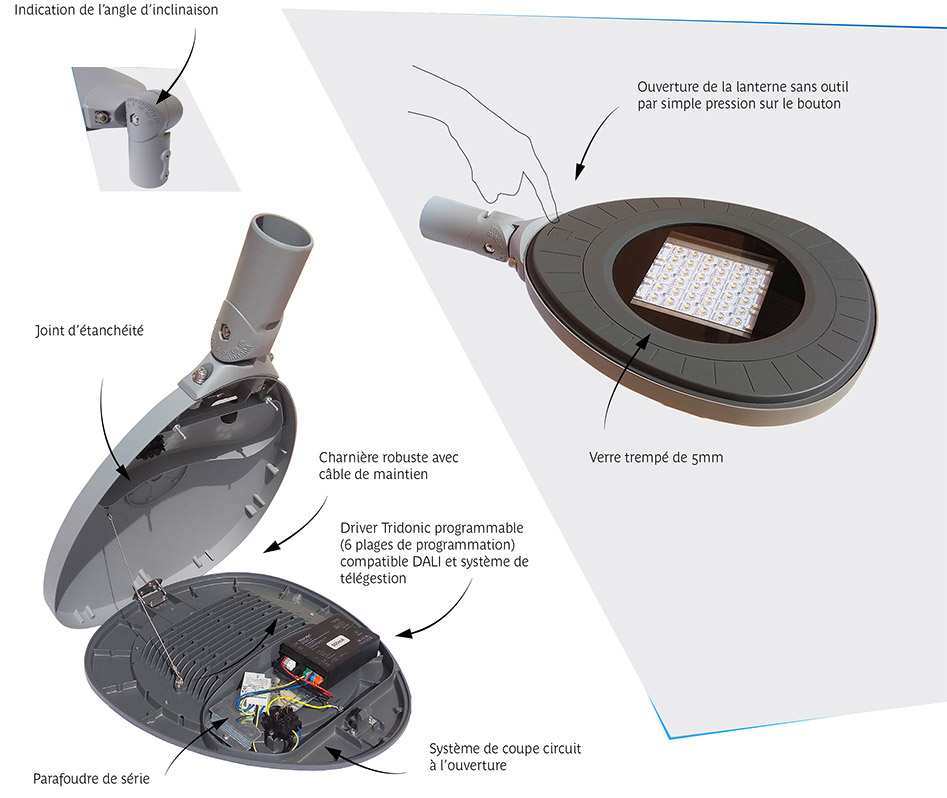

Les de la lanterne Owni
Caractéristiques détaillées de l’ Owni.
CORPS
Lanterne en fonte d’aluminium injecté, aluminium « haute pureté ». Verre trempé de 5 mm, verre ultra blanc. Indice de protection : IP66 (totalement protégé contre les poussières et protégé contre les forts jets d’eau de toutes directions à la lance). Degré de résistance aux chocs mécaniques : IK10 (degré de protection qui correspond à un niveau d’énergie d’impact de 20 joules max.). Visserie en acier inoxydable. Résistance aérodynamique sCx : 0,1 m²
FINITION
Thermolaquage RAL 7042 et 7043 en standard pour la partie basse. Thermolaquage du dôme RAL ou AKZO au choix en option. Revêtement en peinture poudre polyester par pulvérisation électrostatique sublimé par cuisson. Résistant à la corrosion.
BLOC OPTIQUE
Module : 36 leds. Température de couleur 2200 K, 2700 K, 3000 K et 4000 K (autres températures de couleur sur demande). Diverses distributions photométriques : de route étroite à autoroute, surface moyenne et large. > 80 et IRC > 90 sur demande. ULOR < 1% Alimentation en très basse tension SELV. Le module est labellisé Energy Star. Possibilité de variation de couleurs DMX.
ÉLECTRICITÉ
Équipée d’un driver Tridonic (certifié ENEC) programmable en usine (6 plages de programmation possibles) et possibilité de reprogrammer en pied de mât ou à l’armoire, compatible DALI et système de télégestion. Équipée d’un parafoudre (fiche technique sur demande, possibilité de déporter le parafoudre en pied de mât). Classe I ou Classe II. Désactivation automatique de l’alimentation à l’ouverture.
INSTALLATION
Hauteur d’installation recommandée : 3 à 8m. Fixation Latérale ou Top : Ø60 mm. Luminaire orientable de -90°à +90°. Accès sans outil pour maintenance par simple pression sur le bouton situé sur la partie inférieure de la lanterne.
NORMES
Répond à la norme NF-EN-13201. Éligible au certificat d'économie d'énergie. CE RoHS
GARANTIE
Garantie 5 ans.
Données techniques des modules LED
Référence
Type de LED
Nb de LED
Courant
Puissance réelle consommée
Flux en sortie d'optique (lm)
IRC
mA
W
2200 k
2700 k
3000 k
C36.200
CREE XPG3
36
200
21
2722
3101
3480
>70
C36.250
CREE XPG3
36
250
26
3338
3830
4269
>70
C36.300
CREE XPG3
36
300
32
3941
4490
4269
>70
C36.350
CREE XPG3
36
350
38
4530
5161
5793
>70
C36.400
CREE XPG3
36
400
44
5107
5819
6530
>70
C36.450
CREE XPG3
36
450
48
5671
6462
7252
>70
C36.500
CREE XPG3
36
500
55
6223
7090
7957
>70
C36.550
CREE XPG3
36
550
61
6763
7706
8648
>70
C36.600
CREE XPG3
36
600
67
7291
8307
9323
>70
C36.650
CREE XPG3
36
650
73
7809
8897
9985
>70
C36.700
CREE XPG3
36
700
78
8316
9475
10634
>70
Caractéristiques du driver Tridonic
Description
Gradable à courant constant. Courant de sortie réglable avec l’interface ready2mains tm, les connecteurs I-select (génération 2) ou DALI. Plage de gradation 10 à 100 %. Durée de vie nominale jusqu’à 100 000 h. 5 ans de garantie.
Caractéristiques du boîtier
Boîtier compact en matière plastique. Classe de protection IP20.
Interfaces
one4all (DALI DT 6, DSI, switchDIM, corridorFUNCTION V2). ready2mains (configurer et grader par le secteur). U6Me2 (configuration de chronoSTEP 2 via le réseau). Borniers : bornes à enfichage 45° / 0°.
Fonctions
Courant de sortie réglable (DALI, ready2mains, I-select 2). ChronoSTEP programmable : temps et niveaux (DALI, U6Me2, ready2mains tm). Fonction Constant Light Output (CLO). Configurable via ready2mains. Fonctions de protection (protection contre : la surchauffe, les courts-circuits, les surcharges, la tension à vide ; plage de tension d’entrée, amplification réduite du courant d’amorçage).
Avantages
Économie énergétique importante grâce aux faibles pertes en veille et à l’efficacité élevée. Durée de vie de max. 100 000 h et 5 ans de garantie. Configuration flexible via DALI, ready2mains tm, U6Me2 et I-select 2e. Possibilité de programmation sur le terrain après l’installation. Protection élevée contre les surtensions : asymétrique jusqu’à 10 kV (classe de protection I et II).
A propos du ready2mains
Gradation via le secteur
la solution de gradation professionnelle via le secteur
Configuration via le secteur
la solution intelligente pour configurer les luminaires
ready2mains utilise le câblage secteur pour transmettre l’information facilement, de manière sûre et professionnelle. Les luminaires sont contrôlés et gradés directement via le secteur, sans besoin de câblage supplémentaire et, sur demande, de manière entièrement automatique grâce à l’intégration de capteurs. Avec ready2mains tm nous pouvons configurer les luminaires, gagner du temps, améliorer leur flexibilité, réduire les coûts de production et d’installation ainsi que les possibles sources d’erreurs.
